Studija slučaja tretmana otpadnih voda pivare -
CIRCOX proces u kompaniji u Šangaju

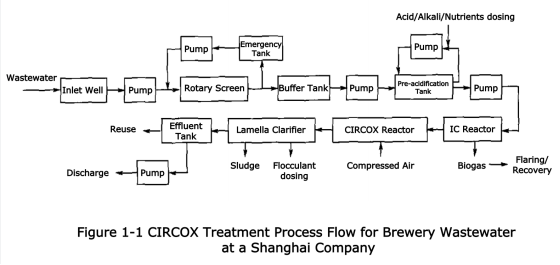

Ovaj sistem za prečišćavanje otpadnih voda pivare ima kapacitet od4.800 m³/dan, sa prikazanim tokom procesaSlika 1-1.
Ključne jedinice za tretman
1. IC (Internal Circulation) reaktor
Razvijen 1980-ih od stranePaques (Holandija)zasnovan na principima UASB, IC reaktor se sastoji od:
- Zona mešanja
- Ekspanzioni sloj mulja
- Zona poliranja
- Sistem recirkulacije
Prednosti u odnosu na konvencionalne anaerobne procese:
✔ Kompaktan dizajn(Odnos visine i prečnika: 16–25 m visok, mali otisak)
✔ Niska proizvodnja mulja(~1% uticajnog COD, lako odvodnjavanje)
✔ Energetski{0}}efikasna(Samo-kruži putem biogas lifta, bez eksterne snage miješanja)
✔ Zatvoreni sistem(Kontrolira emisije VOC; biogas: 70–80% CH₄, 20–30% CO₂)
2. CIRCOX (Zatvorena unutrašnja recirkulacija Oksidacija) Reaktor
A vertikalni dvocilindrični aerobni biofilm reaktor:
- Unutrašnja cijev uspona: Voda + strujanje komprimovanog vazduha prema gore, formirajući biofilm na nosećem mediju (fini pijesak-materijal).
- Vanjski spust: Taloženi mulj se vraća u bazu reaktora.
- Gornji dio u obliku -kape(promjer proširen za ~1/3)za tro-razdvajanje(biogas/voda/mulj).
Ključne karakteristike:
- Odlična svojstva taloženja mulja (minimalno ispiranje biomase)
- Visoka efikasnost tretmana sa15–25 g/L VSSkoncentracija
Tok procesa (pogledajte sliku. 1-1)
- Sakupljanje otpadnih voda→ Ulazni bunar → Pumpa → Rotacioni ekran (saonline praćenje pH/temperature).
- Buffer tank(potopljeni mikser za homogenizaciju) →Pred{0}}rezervoar za zakiseljavanje(3h HNL; djelomična konverzija VFA + podešavanje pH/nutrijenata).
- IC reaktor(2h HRT; COD opterećenje:15 kg/(m³·d)) → CIRCOX reaktor(1,5 h HRT; COD opterećenje:6 kg/(m³·d)).
- Lamelni čistač(doziranje flokulanta) →Rezervoar za otpadne vode(djelimično ponovno korištenje/pražnjenje).
- Mulj→ Sistem za odvodnjavanje.
- Tretman izduvnih gasova: Centrifugalni ventilator → Scrubber toranj (koristeći tretirani efluent + razrijeđena lužina).
Projektni parametri
| Tabela 1-1 Projektni parametri glavne jedinice za tretman | ||||
| Jedinica | Dimenzije | HRT | COD Loading | Bilješke |
| Pred{0}}kiseljavanje | Ø6m × H21m | 3h | - | Podešavanje pH/nutrijenata |
| IC reaktor | Ø5m × H20.5m | 2h | 15 kg/(m³·d) | Prinos biogasa: 0,35 m³/kg CODₜₕ |
| CIRCOX reaktor | Ø5m (baza)–Ø8m (gore) × H18,5m | 1.5h | 6 kg/(m³·d) | VSS: 15–25 g/L |
Performanse
- Kvalitet otpadnih voda(Tabela 1-2): Ispunjava sve standarde pražnjenja.
- Automatizacija: Potpuno automatizovana kontrola (IC/CIRCOX osnovne komponente uvezene iz Holandije).
| Tabela 1-2 Performanse tretmana pivare Fabrika otpadnih voda u Šangaju |
||||
| Parametar | Uticaj | Efluent | ||
| Prosjek | Domet | Prosjek | Domet | |
| COD (mg/L) | 2000 | 1000-3000 | 78 | 50-100 |
| BOD₅ (mg/L) | 1250 | 600-1875 | Manje ili jednako 30 | - |
| SS/(mg/L) | 500 | 100-600 | 50 | 10-100 |
| NH₄⁺-N (mg/L) | 30 | 12-45 | 10 | 5-15 |
| fosfat (mg/L) | - | 10-30 | - | - |
| pH | 7.5 | 4-10 | 7.5 | 6-9 |
| Temperatura (stepen) | 37 | 30-50 | ＜40 | - |
Prednosti IC + CIRCOX combo:
- Kompaktan otisak
- Rad{0}}bez mirisa
- Nizak prinos mulja
- Visoka efikasnost tretmana
